Cara Membuat Layer Pada AutoCAD

Posted by Iyan Supriyadi Minggu, 07 Juli 2013 0 komentar

Layer adalah suatu lapisan pada gambar AutoCAD yang berfungsi untuk mengelompokan gambar menurut kriteria tertentu. Untuk para drafter AutoCAD istilah layer pasti tidak asing lagi karena perintah ini sangat sering dipakai / diaplikasikan terhadap objek – objek gambar. Jika diibaratkan menggambar secara manual, layer dapat disamakan dengan pena. Jadi penggambar mempunyai bermacam-macam pena/layer yang dapat diganti sesuai kebutuhan.

Misalnya pena / layer garis benda yang mempunyai ketebalan garis 0,5 mm dan bentuk garis utuh (continous), Layer garis sumbu yang mempunyai ketebalan 0,2 mm dan bentuk garis sumbu (dashdot) dan lain-lain. Jadi jika seorang drafter ingin menggambar garis benda maka digunakan layer garis benda dan jika drafter ingin berubah menggambar garis sumbu, ganti layer garis sumbu dan seterusnya.

Langkah-langkah untuk membuat layer adalah sebagai berikut:

Dari menu bar > klik Format > kemudian pilih Layer ,
Format Layer

Sehingga akan muncul tampilan kotak dialog Layer Properties Manager

Kotak Dialog Layer Properties Manager
Klik New Layer untuk membuat layer baru dan aturlah properties pada layer tersebut sesuai dengan yang anda butuhkan.
Setelah New Layer di klik maka tampilan menu layer akan berubah seperti yang dapat anda lihat pada gambar dibawah ini.
Lalu atur properties untuk layer tersebut sesuai dengan kebutuhan Anda.
Lihat contoh penambahan layer pada gambar dibawah ini.

Demikian langkah-langkah yang dapat anda lakukan untuk membuat atau menambahkan layer yang sesuai dengan kebutuhan Anda. Semoga tulisan ini dapat bermanfaat untuk Anda sebagai bahan referensi untuk belajar AutoCAD.

Baca Selengkapnya ....

Cara Menggunakan Objek Snap Pada AutoCAD

Posted by Iyan Supriyadi 0 komentar

Object Snap adalah salah satu fasiltas bantu pada AutoCAD yang dapat mempermudah kita dalam menggambar. Fasilitas Object Snap sangat berguna sekali untuk menggambar desain presisi, apalagi jika Anda menggambar desain yang kompleks. Object Snap digunakan untuk meletakkan mouse pointer pada titik yang tepat pada suatu objek sehingga Anda bisa membuat objek yang lain menempel pada objek tersebut secara tepat. Jika Object Snap ini aktif, maka pada saat mouse pointer mendekati suatu titik yang telah ditetapkan, secara otomatis akan muncul marker kuning dan snapping tips. Untuk mengaktifkannya Anda dapat mengikuti penjelasan yang saya berikan dibawah ini!.

Klik ikon Osnap pada status bar

Klik kiri pada ikon Object Snap akan memunculkan beberapa type yang ada pada Object Snap seperti yang terlihat pada gambar dibawah ini:

Objek Snap pada AutoCAD terdiri dari beberapa type, yaitu :

Endpoint, fasilitas Enpoint ini digunakan untuk meletakkan kursor pada ujung garis atau objek.
Midpoint, fasilitas Midpoint ini digunakan untuk meletakkan kursor pada titik tengan suatu garis atau objek.
Center, fasilitas ini digunakan untuk meletakkan kursor pada titik pusat busur atau lingkaran.
Node, fasilitas Node ini digunakan untuk meletakkan kursor pada titik Node.
Quadrant, fasilitas ini digunakan untuk meletakkan kursor pada titik kuadran busur atau lingkaran.
Intersection, fasilitas Intersection ini digunakan untuk meletakkan kursor pada titik perpotongan beberapa garis.
Extension, fasilitas ini digunakan untuk membantu memperpanjang garis atau busur dengan cara letakkan kursor pada titik ujung garis atau busur dan tunggu beberapa saat sampai muncul tanda + kemudian geser kursor menjauh dari titik acuan sampai muncul garis perpanjangan.
Insetion, fasilitas ini digunakan untuk meletakkan kursor pada titik sisip teks, blok, xref, dan overlay.
Perpendicular, fasilitas ini digunakan untuk meletakkan kursor secara tegak lurus terhadap garis acuan.
Tangent, fasilitas ini digunakan untuk meletakkan kursor pada titik busur atau lingkaran secara tangensial.
Nearest, fasilitas ini digunakan untuk meletakkan kursor pada titik yang paling dekat dengan titik yang akan dipilih.
Apparent Intersection, fasilitas ini digunakan untuk meletakkan kursor pada titik semu perpotongan dua objek.

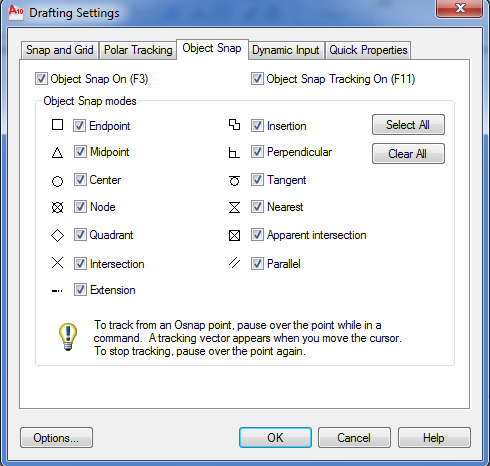

Pengaturan Object Snap dapat dilakukan dengan klik kanan pada ikon Osnap di status bar. Untuk pengaturan Object snap lebih dari satu, sebaiknya anda lakukan klik kanan pada ikon Osnap sehingga muncul kotak dialog Drafting Settings. Pada kotak dialog Drafting Settings tersebut Anda bisa mengatur tipe-tipe objek snap apa yang akan anda butuhkan dengan memberikan tanda centang pada kolom kotak kecil disebelah kiri masing-masing fasilitas ini dan hilangkan tanda centang jika anda tidak ingin menggunakannya.

Kotak Dialog Drafting Setting

Baca Selengkapnya ....

Fasilitas Bantu Pada AutoCAD 2010

Posted by Iyan Supriyadi Sabtu, 06 Juli 2013 0 komentar

Untuk Pembuatan Objek pada AutoCAD, fasilitas bantu akan mempermudah Anda dalam menggambar desain. Dengan bantuan fasilitas ini, penggambaran akan jauh lebih efektif dan cepat. Fasilitas bantu tersebut antara lain Grid, Snap, Ortho, Polar, Autotrack, dan Object Snap. Untuk lebih jelas, Anda bisa mengikuti pembahasan saya berikut:

GRID

Grid adalah kumpulan titik-titik atau garis bantu yang ada pada sistem ( tidak akan tercetak ) yang mempunyai jarak dan pola tertentu serta mempunya fungsi untuk menentukan letak objek pada area gambar. Untuk menampilkan Grid Anda dapat melakukan hal berikut : Tekan kombinasi tombol Ctrl+G atau klik ikon Grid pada status bar yang biasanya terletak dibagian bawah kiri. ( lihat pada gambar dibawah ini )

Mengaktifkan Grid

Tampilan Grid

Untuk mengatur jarak Grid, klik kanan pada ikon Grid kemudian pilih Setting sehingga muncul kotak dialog Drafting Setting berikut

Pengaturannya bisa Anda lakukan pada kolom Grid X spacing untuk mengatur jarak titik grid terhadap sumbu x dan kolom Grid Y spacing untuk mengatur jarak titik grid terhadap sumbu Y dan pastikan Grid On (F7) dalam posisi dihidupkan.

SNAP

Snap digunakan untuk mengatur gerakan mouse pointer sesuai dengan gari sumbunya, dengan jarak tertentu secara konstan. Untuk mengaktifkan fasilitas ini, Anda bisa menekan tombol Ctrl+B atau F9 atau klik ikon Snap pada status bar. Untuk pengaturannya hampir sama dengan pengaturan Grid, hanya saja terletak disebelah kiri kotak dialog Draftting Setting.

ORTHO

Fasilitas ini akan membuat gerakan mouse hanya sejajar dengan sumbu X atau Y. Fasilitas ini akan berguna jika Anda ingin menggambar garis yang sejajar atau tegak lurus dengan sumbu X atau Y. Untuk menghidupkan fasilitas ini, Anda bisa menekan tombol F8 atau klik ikon Ortho pada status bar.

POLAR

Fasilitas ini akan menggerakan mouse pointer berdasarkan sudut tertentu sesuai dengan yang telah ditetapkan sebelumnya dan secara otomatis besaran sudut akan ditampilkan pada area kerja. Hasilnya Anda dapat dengan mudah menggambar garis dengan sudut tertentu. Jika fasilitas ini aktif, maka pergerakan sudut akan berlaku kelipatannya, misalnya Anda atur sudut polar 15 derajat maka kelipatan yang akan ditampilkan adalah 0, 15, 30, 45 sampai dengan 360. Untuk Mengaktifkannya, Anda bisa menekan tombol F10 atau mengklik ikon Polar pada status bar.

Untuk pengaturannya, Anda bisa mengikuti langkah-langkah berikut :

Klik kanan pada ikon polar dan pilih Settings.
Akifkan menu Polar Tracking On (F10) dengan memberi tanda centang.
Pada bagian Polar Angle Settings, tentukan besaran sudut polar yang Anda inginkan pada menu Increment angle.
Untuk menyimpan besaran sudut, beri tanda centang pada Additional Angles, kemudian klik tombol New untuk menentukan sudut yang diinginkan.
Terakhir tekan Enter. ( bisa dilakukan berulang sehingga Anda akan memiliki besaran sudut yang berbeda).
