Cara Merancang Rumah Dengan AutoCAD Architecture ( bag 5 )

Posted by Iyan Supriyadi Minggu, 21 Juli 2013 11 komentar
Membuat pagar rumah pada pembahasan tutorial ini merupakan bagian 5 lanjutan dari tutorial Cara Merancang Rumah Dengan AutoCAD Architecture. Pembahasan mengenai membuat pagar rumah ini saya ambil sebagai tema materi yang saya bahas di artikel dikarenakan pada tulisan sebelumnya yaitu di Cara Merancang Rumah Dengan AutoCAD Architecture (bag 4) telah sampai pada tahap memodifikasi design dan konstruksi rumah yang ada. Anda bisa lihat gambar hasil terakhir design seperti di bawah ini :
Design Exterior
Jika kita lihat pada gambar di atas, pondasi bangunan sudah terbentuk dan gaya bangunan sudah mulai tampak. Yang kita perlukan pada tahap ini adalah menyempurnakan tahap design rumah ini dengan sedikit modifikasi dan perubahan model sesuai dengan yang kita harapkan. Ok...tahap awal design exterior saya coba untuk membuat pagar yang sudah ada dimodifikasi dengan menggunakan slab dan konstruksi besi hollow. Langkah-langkahnya adalah sebagai berikut:
Mengurangi ketinggian dinding pagar depan mejadi 750 mm dan memasangkan besi hollow, dengan cara :
  • Klik pada dinding pagar depan yang akan kita gunakan untuk di padukan dengan besi hollow.
  • Lalu klik kanan, pilih properties dan ubahlah ketinggian pagar menjadi 750.
  • Setelah hal diatas anda lakukan maka ketinggian pagar akan berkurang seperti terlihat pada gambar dibawah ini;
Langkah selanjutnya kita pasangkan beberapa komponen besi hollow pada pagar yang telah kita kurangi ketinggiannya hingga menjadi terbentuk pagar minimalis seperti terlihat pada gambar dibawah ini, perhatikan !
Oh iya, agar semakin menambah menarik penampilan pagar, tambahkan juga slab pada coulom konstruksi pagar dan komponen guardrail seperti terlihat pada gambar dibawah ini :
Lalu gunakan lagi komponen slab dan tambahkan pada jendela agar menambah kesan minimalis pada rancangan rumah tersebut, seperti yang tampak pada gambar dibawah ini.
Agar sirkulasi rumah anda buatlah tempat sirkulasi udara pada dinding tengah dan di atas roofing yang mempunyai sudut kemiringan 30 derajat sehingga terlihat seperti gambar dibawah ini.
Bagaimana apakah Anda sudah mengerti ? ya saya yakin Anda pasti sudah mengerti dengan penjelasan saya di atas. Jika Anda langsung mempraktekan pembahasan ini maka sangat mungkin sekali anda akan bisa merancang rumah dengan menggunakan AutoCAD berdasarkan imajinasi anda sendiri dan berkharakter khas Anda. Ups .... sekali lagi saya mohon maaf, pada pembahasan kali ini juga terpaksa harus kita lanjutkan di lain waktu. Tetapi tetap saya katakan kepada Anda, jangan khawatir jika Anda sering berkunjung ke sini Anda pasti tidak akan ketinggalan lanjutan tutorial ini ...............Bersambung

Baca Selengkapnya ....

Merancang Rumah Dengan AutoCAD Architecture (bag 4)

Posted by Iyan Supriyadi Minggu, 14 Juli 2013 5 komentar
Merancang rumah dengan AutoCAD Architecture termasuk hal yang menyenangkan apalagi bagi anda yang memang saat ini ingin membangun rumah tempat tinggal untuk keluarga anda tercinta. Rumah adalah salah satu faktor penting dalam kehidupan kita sebagai manusia di era modern ini. Beda halnya dengan zaman dahulu dimana kehidupan sosial masyarakat masih bersifat nomaden yaitu sekelompok manusia selalu berpindah-pindah ke sebuah wilayah yang baru dikarenakan wilayah yang lama sudah dianggap tidak mampu memberikan kebutuhan makanan untuk mereka maka karakter rumah pada zaman tersebut lebih simple dan sifat utamanya adalah mudah dibongkar pasang. Wah...wah coba anda bayangkan jika di zaman modern ini masih ada rumah yang dapat dibongkar pasang!! ga kebayang saya gimana ya bentuknya? Tapi mungkin saja semua itu bisa terjadi dengan teknologi yang canggih, lihat saja film kartun Doraemon! dia bisa tuh keluarin rumah bentuk apa saja dan bisa bongkar pasang. Hehehe.... kok jadi bahas film Doraemon. Tapi yang jelas dikehidupan modern ini tempat tinggal yang mempunyai sifat dapat dibongkar pasang memang sudah ada tetapi bentuknya masih berupa tabung kapsul dan hanya cukup untuk 2 orang yang menghuninya. Jika memang di masa depan ada teknologi canggih yang dapat mewujudkan itu semua ya saya belum bisa komentar sekarang, hal itu terjadi pasti karena ada perubahan pola kehidupan ataupun peradaban manusai pada zamannya.
Wah jadi panjang lebar nih, ya point pentingnya aja deh bahwa rumah adalah salah satu faktor penting untuk menunjang kehidupan manusia karena dengan adanya rumah kita dapat berlindung dari perubahan iklim  cuaca serta mendidik dan membesarkan anak-anak menjadi sebuah keluarga. Selain itu di zaman modern ini rumah adalah bagian dari sebuah investasi yang sangat menguntungkan. Bagaimana menurut pendapat anda ?
Artikel ini adalah bagian keempat dari artikel saya sebelumnya yang membahas bagaimana "Cara Merancang Rumah Dengan AutoCAD Architecture". Untuk mengetahui pembahasan pada ketiga artikel saya sebelumnya anda bisa lihat dan baca di sini :
Pada bagian terakhir pembahasan adalah mengatur posisi roofing dengan klik Vertical offset agar sesuai dengan kondisi dinding, dan hasil yang tampak akan seperti gambar dibawah ini :
Untuk tahap pembahasan selanjutnya kita akan memodifikasi Roof line agar ketinggian dinding-dinding yang sudah kita bangun dapat sesuai dengan ketinggian Roofing.
Berikut langkah-langkahnya :

  • Klik pada dinding yang akan kita edit.

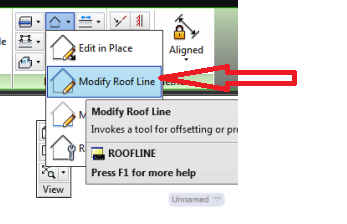

  • Lalu pada menu panel Modify klik > Modify Roof Line
  • Pada Command Bar : ketik A , dan ikuti instruksi pada command bar
Command: _AecRoofLine
RoofLine [Offset/Project to polyline/Generate polyline/Auto project/Reset]: A
Select objects: 1 found ( klik pada roofing )
Select objects: ( tekan enter )
[1] Wall cut line(s) converted.

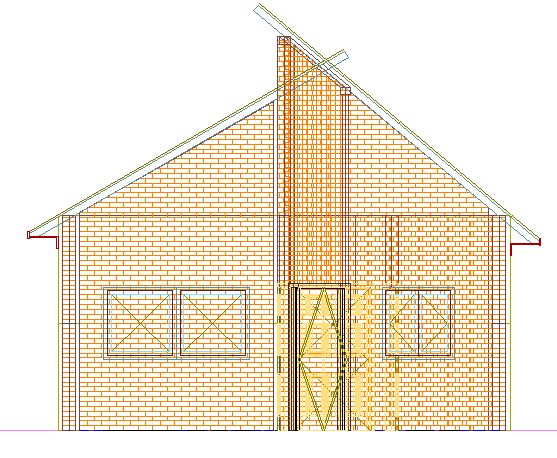

maka hasilnya akan terlihat seperti gambar dibawah ini :
  • Lakukan langkah diatas untuk mengedit semua walls atau dinding agar sesuai dengan posisi roofing. Sehingga gambar akan terlihat seperti dibawah ini.


Sampai tahap ini, maka kita sudah 60 % membuat design rumah minimalis. Untuk membuat desain ini sempurna masih ada beberapa hal yang perlu kita edit dan kita atur agar sesuai dengan desain yang diharapkan.  Ok, kita lanjutkan pembahasan kita. Coba anda perhatikan pada gambar diatas, jika kita perhatikan di area roofing masih ada yang perlu kita edit agar roofing tidak bersinggungan satu dengan yang lainnya dan letak posisi roofing menjadi menempel pada dinding. Perhatikan gambar dibawah ini adalah bagian Roofing yang akan kita edit atau kita trim menyesuaikan dengan dinding.

Langkah-langkahnya adalah sebagai berikut :
  • Ganti sudut pandang melalui View > Top
  • Klik pada Roofing.
  • Pada Menu Ribbon, klik tab Roof Slab > Trim
  • Ikuti intruksi pada Command bar
Command: _AecRoofSlabTrim
Select trimming object (a slab, wall, or polyline): ( klik pada dinding )
Specify side to be trimmed: ( klik pada bagian Roofing yang kita Trim )
Hasilnya akan tampak pada gambar dibawah ini :
Hasil dari Roof Slab yang di trim
Ok, untuk melihat hasil sementara desain yang sudah kita buat, ubahlah sudut pandang menggunakan orbit 3D lalu ganti Visual Style menjadi Realistic maka akan terlihat seperti gambar dibawah ini :

Bagaimana apakah Anda sudah mengerti ? ya saya yakin Anda pasti sudah mengerti dengan penjelasan saya di atas. Jika Anda langsung mempraktekan pembahasan ini maka sangat mungkin sekali anda akan bisa merancang rumah dengan menggunakan AutoCAD berdasarkan imajinasi anda sendiri dan berkharakter khas Anda. Ups .... sekali lagi saya mohon maaf, pada pembahasan kali ini juga terpaksa harus kita lanjutkan di lain waktu. Tetapi tetap saya katakan kepada Anda, jangan khawatir jika Anda sering berkunjung ke sini Anda pasti tidak akan ketinggalan lanjutan tutorial ini ...............Bersambung
Update lanjutannya
Cara Merancang Rumah Dengan AutoCAD Architecture ( bag 5 )

Baca Selengkapnya ....

Merancang Rumah Dengan AutoCAD Architecture (bag 3)

Posted by Iyan Supriyadi Sabtu, 13 Juli 2013 0 komentar
Rancang rumah dengan AutoCAD Architecture yang akan saya bahas pada artikel ini adalah artikel lanjutan bagian ketiga dari artikel sebelumnya yang membahas bagaimana "Cara Merancang Rumah Dengan AutoCAD Architecture".
Pada artikel sebelumnya sudah dibahas secara detail langkah-langkah dalam merancang sebuah rumah, khususnya rumah untuk tempat tinggal bergaya minimalis. Mulai dari tahap membuat denah, kolom konstruksi sampai dengan mengatur tata letak jendela dan pintu. Jika Anda belum membaca artikel sebelumnya, maka saya sarankan agar Anda membaca terlebih dahulu artikel sebelumnya. Artikel tersebut bisa Anda baca di sini :
Pada bagian terakhir jika kita coba kembali ke bagian sebelumnya adalah sudah sampai tahap pembuatan atap rumah, namun pada proses pembuatan atap rumah tersebut belum saya bahas secara tuntas.
Rancang rumah
Pada proses tersebut kita masih perlu mengatur tata letak dan konfigurasi atap tersebut agar sesuai dengan rencana yang kita inginkan yaitu rumah bergaya minimalis. Jika Anda lakukan langkah-langkah yang sesuai dengan penjelasan-penjelasan saya maka hasil akhir akan terlihat seperti pada gambar dibawah ini.
AutoCAD
Langkah 4
Mengatur gaya dan pondasi atap rumah
Pada gambar diatas, bagian atap rumah masih belum terlihat adanya pondasi dinding yang menutupi wilayah roffing. Oleh karena itu kita perlu membuat kembali dinding-dinding pada area Roofing. Langkah-langkahnya adalah sebagai berikut :
  • Klik pada dinding yang akan kita jadikan pondasi Roofing, lihat pada contoh gambar dibawah ini :
  • Lalu klik properties, dan ubahlah ketinggian dinding tersebut menjadi 6000, perhatikan gambar dibawah ini :
  • Ubah sudut pandang dengan orbit 3D dan ganti mode visual menjadi realistic maka gambar akan terlihat seperti dibawah ini:

Sampai tahap ini saya yakin Anda sudah mengerti apa yang telah saya jelaskan bahkan mungkin Anda bisa langsung mempraktekannya. Jika Anda sudah sampai tahap ini maka langkah selanjutnya adalah mengatur dan mengkonfigurasi dinding tersebut dengan Roofing serta mengatur tata letak Roofing agar sesuai dengan gaya yang kita harapkan. Ok sekarang kita mulai langkah konfigurasi roofing tersebut, langkah-langkahnya adalah sebagai berikut :
  • Klik pada salah satu Roofing > klik Properties > ubah sloope menjadi 30
    Sudut kemiringan Slope 30
  • Jika Anda perhatikan pada gambar diatas secara detail, pada kedua sisi bangunan terdapat dinding yang keluar dari Roofing dan hal ini perlu di perbaiki agar desain menjadi sempurna.
  • Klik pada Roofing yang akan diatur letaknya.

  • Kemudian atur letak dengan klik vertical offset sesuai dengan ketinggian yang kita harapkan. seperti terlihat pada gambar dibawah ini !
  • Lakukan seperti langkah di atas untuk mengatur Roofing pada sisi yang lainnya. Sehingga kedua Roofing menjadi sejajar.
Bagaimana apakah Anda sudah mengerti ? ya saya yakin Anda pasti sudah mengerti dengan penjelasan saya di atas. Jika Anda langsung mempraktekan pembahasan ini maka sangat mungkin sekali anda akan bisa merancang rumah dengan menggunakan AutoCAD berdasarkan imajinasi anda sendiri dan berkharakter khas Anda. Ups .... sekali lagi saya mohon maaf, pada pembahasan kali ini juga terpaksa harus kita lanjutkan di lain waktu. Tetapi tetap saya katakan kepada Anda, jangan khawatir jika Anda sering berkunjung ke sini Anda pasti tidak akan ketinggalan lanjutan tutorial ini ...............Bersambung

Update lanjutannya
Cara Merancang Rumah Dengan AutoCAD Architecture (bag 4)


Baca Selengkapnya ....

Cara Membuat Denah Rumah Dengan AutoCAD

Posted by Iyan Supriyadi Minggu, 07 Juli 2013 0 komentar
Denah rumah atau siteplan biasanya hal yang pertama kali dibuat oleh seorang drafter ketika mereka akan mendesain sebuah rumah ataupun sebuah kawasan tata kota. Denah atau siteplan ini menginformasikan luas area bidang yang akan dibangun sebuah rumah ataupun kawasan tata kota tersebut. Dengan adanya denah atau siteplan yang telah dibuat maka seorang drafter akan mudah untuk memulai rancangannya dari segala aspek.
Pada tulisan saya kali ini saya akan menjelaskan bagaimana cara membuat denah rumah dengan menggunakan AutoCAD 2010. Tulisan ini adalah bagian tahap awal dari tutorial saya tentang bagaimana "Cara Membuat Desain Rumah Dengan AutoCAD" dan Anda dapat mempelajari bagian-bagian yang lainnya dengan membaca tutorial tersebut.

Untuk membuat denah rumah dengan menggunakan AutoCAD 2010 berikut adalah langkah-langkahnya :
  1. Buka program aplikasi AutoCAD pada komputer Anda.
  2. Setting Units yang akan dipakai melalui Menu > Drawing Utilities > Units
    AutoCAD
  3. Setelah itu akan muncul menu Drawing setup. Pada menu ini aturlah satuan ukuran yang ingin anda gunakan. Untuk tutorial ini saya menggunakan satuan millimeter ( mm ).
  4. Lalu pada tab scale aturlah skala yang akan digunakan dan untuk tutorial ini saya menggunakan skala 1 : 100 .
  5. Aturlah sudut pandang gambar ke arah sudut pandang Top melalui menu View.
Ok, sampai sini kita sudah mengatur area kerja yang akan kita buat. Tahap selanjutnya kita bisa memulai membuat denah rumah dengan menggunakan garis layer yang telah kita buat sebelumnya. Jika Anda belum mengetahui bagaimana cara membuat dan mengatur layer anda bisa lihat pada tulisan saya yang membahas bagaimana "Cara Membuat Layer Pada AutoCAD". Lalu buatlah denah rumah yang Anda inginkan, tetapi saya sarankan sebagai bahan latihan buatlah denah rumah seperti yang sudah saya buat berikut ukurannya agar mempermudah Anda untuk mempelajari tutorial saya selanjutnya yaitu "Cara Membuat Dinding Rumah Pada AutoCAD". Lihat contoh denah rumah pada gambar dibawah ini :
Denah rumah

Baca Selengkapnya ....

Cara Membuat Layer Pada AutoCAD

Posted by Iyan Supriyadi 0 komentar
Layer adalah suatu lapisan pada gambar AutoCAD yang berfungsi untuk mengelompokan gambar menurut kriteria tertentu. Untuk para drafter AutoCAD istilah layer pasti tidak asing lagi karena perintah ini sangat sering dipakai / diaplikasikan terhadap objek – objek gambar. Jika diibaratkan menggambar secara manual, layer dapat disamakan dengan pena. Jadi penggambar mempunyai bermacam-macam pena/layer yang dapat diganti sesuai kebutuhan.
Misalnya pena / layer garis benda yang mempunyai ketebalan garis 0,5 mm dan bentuk garis utuh (continous), Layer garis sumbu yang mempunyai ketebalan 0,2 mm dan bentuk garis sumbu (dashdot) dan lain-lain. Jadi jika seorang drafter ingin menggambar garis benda maka digunakan layer garis benda dan jika drafter ingin berubah menggambar garis sumbu, ganti layer garis sumbu dan seterusnya.
Langkah-langkah untuk membuat layer adalah sebagai berikut:
  • Dari menu bar > klik Format > kemudian pilih Layer ,
  • Layer
    Format Layer
    Sehingga akan muncul tampilan kotak dialog Layer Properties Manager
    Kotak Dialog Layer Properties Manager
  • Klik New Layer untuk membuat layer baru dan aturlah properties pada layer tersebut sesuai dengan yang anda butuhkan.
  • Setelah New Layer di klik maka tampilan menu layer akan berubah seperti yang dapat anda lihat pada gambar dibawah ini.
  • Lalu atur properties untuk layer tersebut sesuai dengan kebutuhan Anda.
  • Lihat contoh penambahan layer pada gambar dibawah ini.
Demikian langkah-langkah yang dapat anda lakukan untuk membuat atau menambahkan layer yang sesuai dengan kebutuhan Anda. Semoga tulisan ini dapat bermanfaat untuk Anda sebagai bahan referensi untuk belajar AutoCAD.

Baca Selengkapnya ....

Cara Menggunakan Objek Snap Pada AutoCAD

Posted by Iyan Supriyadi 0 komentar
Object Snap adalah salah satu fasiltas bantu pada AutoCAD yang dapat mempermudah kita dalam menggambar. Fasilitas Object Snap sangat berguna sekali untuk menggambar desain presisi, apalagi jika Anda menggambar desain yang kompleks. Object Snap digunakan untuk meletakkan mouse pointer pada titik yang tepat pada suatu objek sehingga Anda bisa membuat objek yang lain menempel pada objek tersebut secara tepat. Jika Object Snap ini aktif, maka pada saat mouse pointer mendekati suatu titik yang telah ditetapkan, secara otomatis akan muncul marker kuning dan snapping tips. Untuk mengaktifkannya Anda dapat mengikuti penjelasan yang saya berikan dibawah ini!.
  • Klik ikon Osnap pada status bar
  • Klik kiri pada ikon Object Snap akan memunculkan beberapa type yang ada pada Object Snap seperti yang terlihat pada gambar dibawah ini:
Objek Snap pada AutoCAD terdiri dari beberapa type, yaitu :
  • Endpoint, fasilitas Enpoint ini digunakan untuk meletakkan kursor pada ujung garis atau objek.
  • Midpoint, fasilitas Midpoint ini digunakan untuk meletakkan kursor pada titik tengan suatu garis atau objek.
  • Center, fasilitas ini digunakan untuk meletakkan kursor pada titik pusat busur atau lingkaran.
  • Node, fasilitas Node ini digunakan untuk meletakkan kursor pada titik Node.
  • Quadrant, fasilitas ini digunakan untuk meletakkan kursor pada titik kuadran busur atau lingkaran.
  • Intersection, fasilitas Intersection ini digunakan untuk meletakkan kursor pada titik perpotongan beberapa garis.
  • Extension, fasilitas ini digunakan untuk membantu memperpanjang garis atau busur dengan cara letakkan kursor pada titik ujung garis atau busur dan tunggu beberapa saat sampai muncul tanda + kemudian geser kursor menjauh dari titik acuan sampai muncul garis perpanjangan.
  • Insetion, fasilitas ini digunakan untuk meletakkan kursor pada titik sisip teks, blok, xref, dan overlay.
  • Perpendicular, fasilitas ini digunakan untuk meletakkan kursor secara tegak lurus terhadap garis acuan.
  • Tangent, fasilitas ini digunakan untuk meletakkan kursor pada titik busur atau lingkaran secara tangensial.
  • Nearest, fasilitas ini digunakan untuk meletakkan kursor pada titik yang paling dekat dengan titik yang akan dipilih.
  • Apparent Intersection, fasilitas ini digunakan untuk meletakkan kursor pada titik semu perpotongan dua objek.
Pengaturan Object Snap dapat dilakukan dengan klik kanan pada ikon Osnap di status bar. Untuk pengaturan Object snap lebih dari satu, sebaiknya anda lakukan klik kanan pada ikon Osnap sehingga muncul kotak dialog Drafting Settings. Pada kotak dialog Drafting Settings tersebut Anda bisa mengatur tipe-tipe objek snap apa yang akan anda butuhkan dengan memberikan tanda centang pada kolom kotak kecil disebelah kiri masing-masing fasilitas ini dan hilangkan tanda centang jika anda tidak ingin menggunakannya.
Object Snap
Kotak Dialog Drafting Setting

Baca Selengkapnya ....

Fasilitas Bantu Pada AutoCAD 2010

Posted by Iyan Supriyadi Sabtu, 06 Juli 2013 0 komentar
Untuk Pembuatan Objek pada AutoCAD, fasilitas bantu akan mempermudah Anda dalam menggambar desain. Dengan bantuan fasilitas ini, penggambaran akan jauh lebih efektif dan cepat. Fasilitas bantu tersebut antara lain Grid, Snap, Ortho, Polar, Autotrack, dan Object Snap. Untuk lebih jelas, Anda bisa mengikuti pembahasan saya berikut:
  • GRID
Grid adalah kumpulan titik-titik atau garis bantu yang ada pada sistem ( tidak akan tercetak ) yang mempunyai jarak dan pola tertentu serta mempunya fungsi untuk menentukan letak objek pada area gambar. Untuk menampilkan Grid Anda dapat melakukan hal berikut : Tekan kombinasi tombol Ctrl+G atau klik ikon Grid pada status bar yang biasanya terletak dibagian bawah kiri. ( lihat pada gambar dibawah ini )
Fasilitas bantu
Mengaktifkan Grid
AutoCAD
Tampilan Grid
Untuk mengatur jarak Grid, klik kanan pada ikon Grid kemudian pilih Setting sehingga muncul kotak dialog Drafting Setting berikut
Pengaturannya bisa Anda lakukan pada kolom Grid X spacing untuk mengatur jarak titik grid terhadap sumbu x dan kolom Grid Y spacing untuk mengatur jarak titik grid terhadap sumbu Y dan pastikan Grid On (F7) dalam posisi dihidupkan.
  • SNAP
Snap digunakan untuk mengatur gerakan mouse pointer sesuai dengan gari sumbunya, dengan jarak tertentu secara konstan. Untuk mengaktifkan fasilitas ini, Anda bisa menekan tombol Ctrl+B atau F9 atau klik ikon Snap pada status bar. Untuk pengaturannya hampir sama dengan pengaturan Grid, hanya saja terletak disebelah kiri kotak dialog Draftting Setting.
  • ORTHO
Fasilitas ini akan membuat gerakan mouse hanya sejajar dengan sumbu X atau Y. Fasilitas ini akan berguna jika Anda ingin menggambar garis yang sejajar atau tegak lurus dengan sumbu X atau Y. Untuk menghidupkan fasilitas ini, Anda bisa menekan tombol F8 atau klik ikon Ortho pada status bar.
  • POLAR
Fasilitas ini akan menggerakan mouse pointer berdasarkan sudut tertentu sesuai dengan yang telah ditetapkan sebelumnya dan secara otomatis besaran sudut akan ditampilkan pada area kerja. Hasilnya Anda dapat dengan mudah menggambar garis dengan sudut tertentu. Jika fasilitas ini aktif, maka pergerakan sudut akan berlaku kelipatannya, misalnya Anda atur sudut polar 15 derajat maka kelipatan yang akan ditampilkan adalah 0, 15, 30, 45 sampai dengan 360. Untuk Mengaktifkannya, Anda bisa menekan tombol F10 atau mengklik ikon Polar pada status bar.
Untuk pengaturannya, Anda bisa mengikuti langkah-langkah berikut :
  1. Klik kanan pada ikon polar dan pilih Settings.
  2. Akifkan menu Polar Tracking On (F10) dengan memberi tanda centang.
  3. Pada bagian Polar Angle Settings, tentukan besaran sudut polar yang Anda inginkan pada menu Increment angle.
  4. Untuk menyimpan besaran sudut, beri tanda centang pada Additional Angles, kemudian klik tombol New untuk menentukan sudut yang diinginkan.
  5. Terakhir tekan Enter. ( bisa dilakukan berulang sehingga Anda akan memiliki besaran sudut yang berbeda).
Nah sampai sini pastinya sekarang Anda sudah mengerti penjelasan saya diatas. Semoga dapat bermanfaat untuk anda.

Baca Selengkapnya ....
