Pemahaman Fungsi Thickness Pada AutoCad 3D

Posted by Iyan Supriyadi Minggu, 25 November 2012 0 komentar

Thickness adalah cara sederhana untuk membuat sebuah objek 2D menjadi 3D atau secara fungsinya adalah memberikan sebuah ketebalan tertentu pada sebuah objek 2D. Caranya adalah pada sebuah gambar 2D, sumbu x dan y diberikan ketebalan ke arah sumbu z. Cara penggunaannya langsung diikuti pada perintah menggambar beberapa objek misal rectangle atau melalui Object Properties.

Thickness positif ke arah positif sumbu Z.

Thickness nol tidak ada extrusi.

Thickness negatif ke arah negatif sumbu Z.

Ok .... untuk mencobanya kita lakukan beberapa langkah berikut ini :

Buka bidang kerja pada posisi 2D view, kemudian lakukan beberapa perintah seperti di bawah ini !

Command: Rectang

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: T ( enter )

Specify thickness for rectangles <0.0000>: 30 ( enter )

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 0,0 ( enter )

Specify other corner point or [Area/Dimensions/Rotation]: 70,100 ( enter )

Penjelasan dari perintah diatas yaitu :

Command: Rectang , ini adalah sebuah perintah untuk membuat sebuah persegi dengan cara memasukan atau mengetikan kata Rectang pada kolom Command bar.
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: T ( enter ). Penjelasan baris ini adalah kita diminta untuk memberikan perintah terhadap pilihan yang di berikan oleh autocad, pada baris ini secara artinya kita diminta menentukan spesifik titik sudut pertama dari sebuah Rectangle yang akan kita buat atau memilih pilihan lain yang ada dalam tanda kurung. Pada contoh diatas saya melakukan pilihan untuk menentukan ketebalan yang akan saya berikan ke objek yang akan saya buat yaitu dengan mengetikan huruf T.
Specify thickness for rectangles <0.0000>: 30 ( enter ). Penjelasan baris ini adalah kita diminta untuk menentukan spesifik ketebalan yang akan kita berikan pada objek persegi yang akan kita buat. Pada contoh diatas saya memberikan ketebalan sebesar 30.
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 0,0 ( enter ). Penjelasan baris ini adalah kita diminta untuk menentukan spesifik titik sudut pertama persegi yang akan dibuat. Pada contoh diatas saya menentukan untuk titik sudut pertamanya berada pada koordinat 0 untuk sumbu X, dan 0 untuk sumbu Y.
Specify other corner point or [Area/Dimensions/Rotation]: 70,100 ( enter ). Penjelasan baris ini adalah kita diminta untuk menentukan spesifik titik sudut yang lainnya. Pada contoh diatas saya menetukan untuk titik sudut yang lainnya berada pada koordinat 70 untuk sumbu X dan 100 untuk sumbu Y.

Maka setelah kita lakukan beberapa perintah diatas maka jika kita perhatikan, persegi yang kita buat berada pada grid yang sesuai yaitu (0,0) dan (70,100).

Tapi sebentar ini belum selesai, karena tampilan view awalnya menggunakan 2D maka ketebalan ( Thickness ) yang kita buat tidak terlihat. Untuk melihat ketebalan yang telah kita lihat maka kita harus merubah tampilan View menjadi 3D ( SW Isometric ).

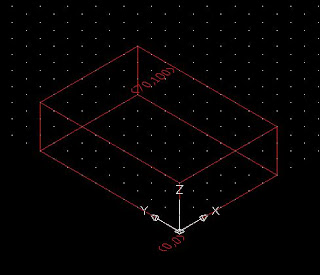

Rectangle dengan Thickness

ok, selamat mencoba
